「愚者の金」の中に、本物の金——海底で進む"天然の金濃縮"を化学で読む

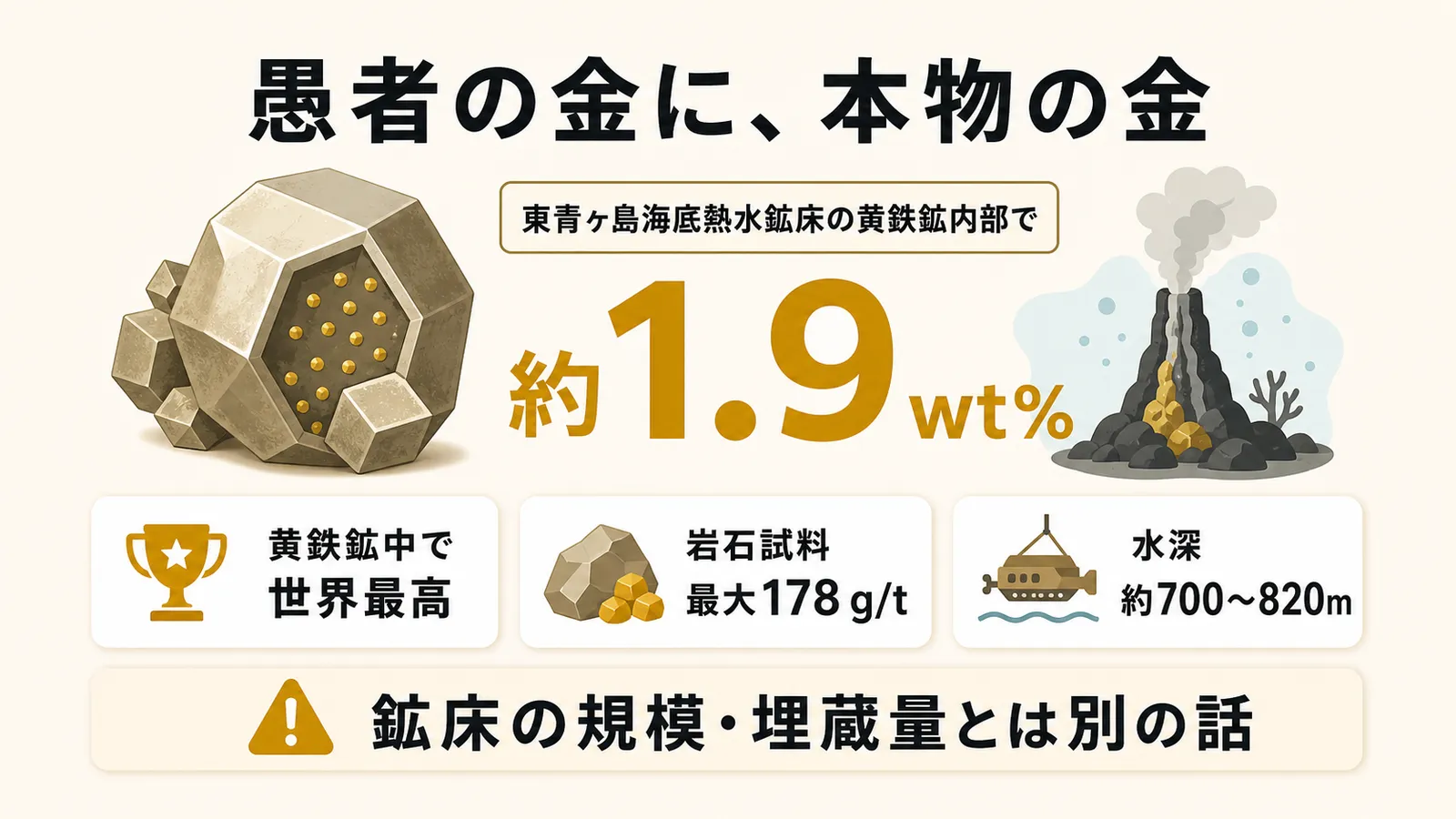

2026年7月7日付で、静岡大学・早稲田大学・東京大学の研究チーム（森下祐一・野崎達生・鳥本淳司・高畑直人・高谷雄太郎の各氏ほか）が、科学誌 Scientific Reports に一本の論文を発表しました（DOI: 10.1038/s41598-026-58760-z）。青ヶ島沖の海底熱水鉱床から引き上げた黄鉄鉱を分析したところ、その内部に重量比でおよそ1.9%という高濃度の金が閉じ込められていた、という内容です。この数字は、海底鉱床の黄鉄鉱に含まれる金の濃度として、世界で報告されたどの値よりも高いとされています（一般向けの解説はナゾロジーの記事が読みやすいです）。

はじめに一つ、線を引いておきます。ここでの「世界最高」は、あくまで黄鉄鉱という鉱物の中に、金がどれだけ濃く入っているかという話です。鉱床の規模や、日本近海に金が何トン眠っているか、という埋蔵量の話ではありません。この記事は、資源開発の景気のいいニュースとしてではなく、「金がなぜ一箇所に集まるのか」という化学の問いとして読み解いていきます。

黄鉄鉱は、その金属光沢から金と間違われ、古くから「愚者の金（fool’s gold）」と呼ばれてきた鉱物です。その”偽物”の中に本物の金が高濃度で潜んでいた、というのがニュースの骨子になります。

まず、桁の感覚を共有しておきます。金は地殻の中では極端に薄い元素で、平均的な存在度は0.004 ppm（10億分の4ほど）と言われます。今回の1.9%＝およそ19,000 ppmは、その存在度と比べると、けたにして100万〜1000万倍のオーダーです。地球が金をどこかに「捨てて」いるのではなく、特定の場所に「掃き集めて」いる。その掃き集めの現場を化学で分解してみます。

捨てられてきた石から、世界最高濃度の金が出た

まず事実関係を整理します。発見場所は、青ヶ島の東およそ10kmにある「東青ヶ島海丘カルデラ」の海底熱水域です。鉱床は海面下でおよそ700〜820mの深さにあり、海底熱水鉱床としては比較的浅い部類に入ります（中央海嶺の熱水噴出孔は水深2,000〜3,000m級が普通です）。熱水の最高温度は約280℃と報告されています。

数値の帰属を、少していねいに分けておきます。

• 黄鉄鉱の粒子そのものに含まれる金：最も高いもので重量比 約1.9%（＝約19,231 ppm。黄鉄鉱中の金濃度として世界最高）
• 今回の研究チームが分析した個別の岩石試料の金品位：最大 178 g/t
• 同じ海域の硫化物マウンドについて先行研究が報告した金品位：15試料で最大 275 g/t、平均 102 g/t

日本で唯一の現役金鉱山である菱刈鉱山（鹿児島県）は、採掘している鉱石1トンあたり約20グラムという世界最高水準の平均品位で知られます。数字だけを比べると青ヶ島沖のほうが大きく見えますが、これはそのまま比べられる値ではありません。菱刈の約20 g/tは実際に採掘・処理している鉱石全体の平均、いっぽう海底の102 g/tは硫化物のマウンドから選ばれた少数の試料の平均で、土俵が違います（菱刈の品位については金はどこで採れる？で整理しています）。

ここで一つ、位置づけを丁寧にしておきます。「黄鉄鉱の中に金が潜む」こと自体は、実は鉱業の常識です。含ヒ素黄鉄鉱の中に、肉眼でも通常の顕微鏡でも見えない形で入り込んだ金は「見えない金（invisible gold）」と呼ばれます。1980年代末以降、こうした金が黄鉄鉱などに固溶（結晶の中に原子として溶け込む形）またはナノ粒子として含まれることが、分析技術の進歩とともに明らかになってきました。アメリカ・ネバダ州の巨大な金鉱床（カーリン型）でも、金の多くが黄鉄鉱の中に隠れています。こうした鉱石は金を取り出しにくい「難処理鉱（refractory ore）」になる場合があり、その場合は焙焼・加圧酸化・バイオ酸化などで硫化鉱物を分解してから青化処理へ進む、という手間のかかる工程が組まれます。

では今回の新規性はどこにあるのか。筆者の読みでは、二点だと思います。一つは約1.9 wt%という記録的な濃度そのもの。もう一つは、それが化石化した古い鉱床ではなく、いままさに熱水が噴き出している現場で見つかったこと。金鉱床が「できあがった結果」ではなく「できていく過程」を捉えている点に、この報告の面白さがあります。

金は錯体でしか旅ができない

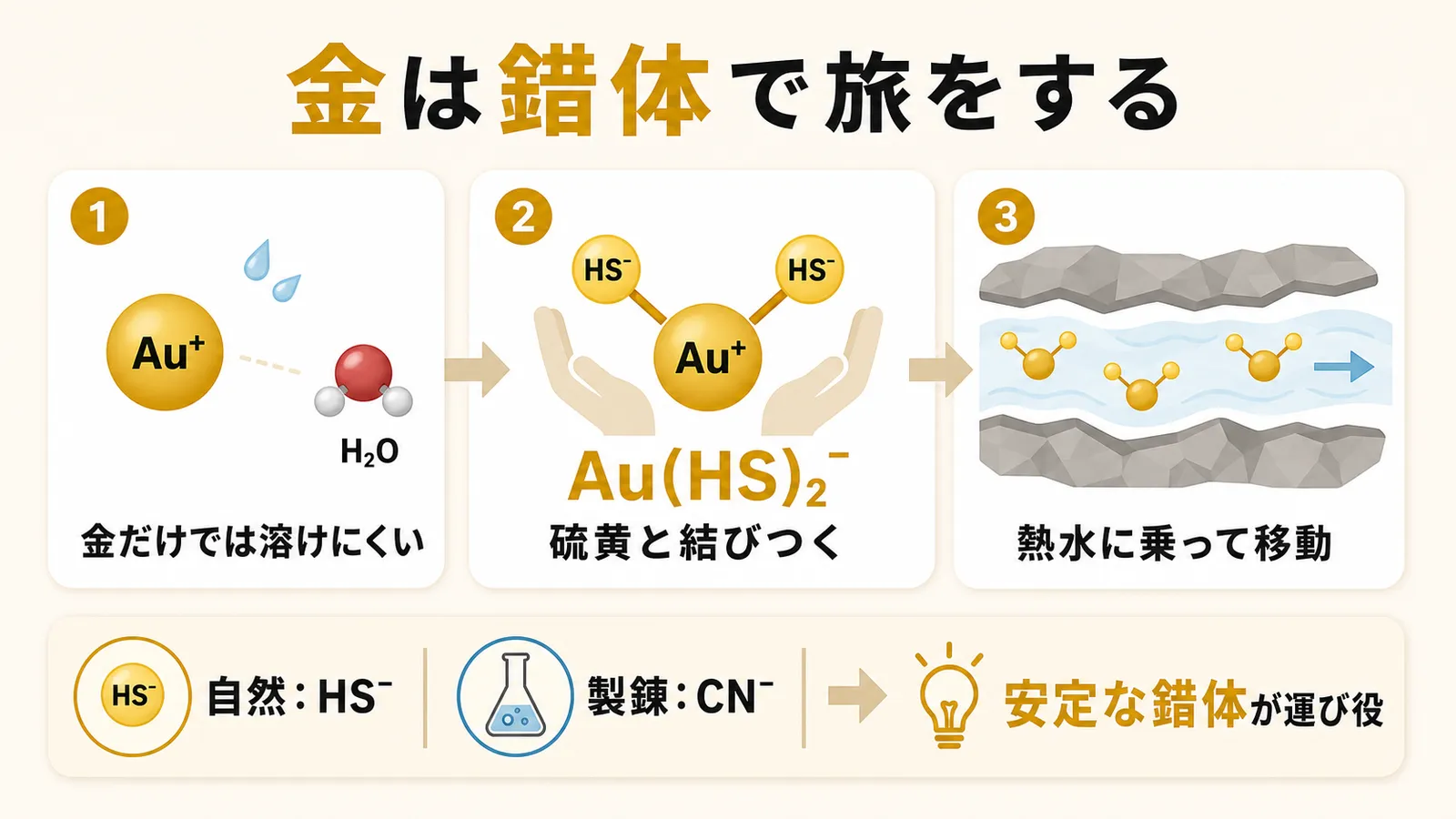

そもそも、金はなぜ熱水に乗って動けるのでしょうか。金は化学的に安定で、単体では水にほとんど溶けません。金イオン（Au⁺）は水の中では不安定で、そのままでは金属の金とAu³⁺に分かれてしまいます（不均化）。金が移動できるのは、まわりの配位子と結びついて安定な錯体になったときだけです。

還元的で硫黄を多く含む多くの熱水では、金を運ぶ主役はAu(HS)₂⁻という硫黄の錯体です。硫化水素由来のHS⁻が金イオンを両側から挟み込み、水に溶ける形にして運びます。ただしこれは万能の主役ではなく、温度・pH・酸化還元の状態・塩の濃度しだいで、塩化物の錯体などが重要になる場面もあります。金が何に乗って旅をするかは、その場の水しだいで変わる、というわけです。

ここには、化学のきれいな対応関係もあります。人間が鉱石から金を回収する青化法では、シアン化物イオンとの錯体Au(CN)₂⁻をつくらせて金を溶かします。ただしこれはHSAB則（やわらかい酸である金イオンと、やわらかい塩基である配位子が強く結びつく、という経験則）だけで説明できるものではありません。実務では、酸素で金の表面を酸化させながら、できあがる錯体が非常に安定であることを利用しています。自然界の硫黄と、人間のシアン。運び役は違っても、金を溶かして動かすには「金と相性のいい配位子」と「錯体の安定性」が要る、という点は共通しています。

なぜ青ヶ島沖なのか——源・引き金・器で整理する

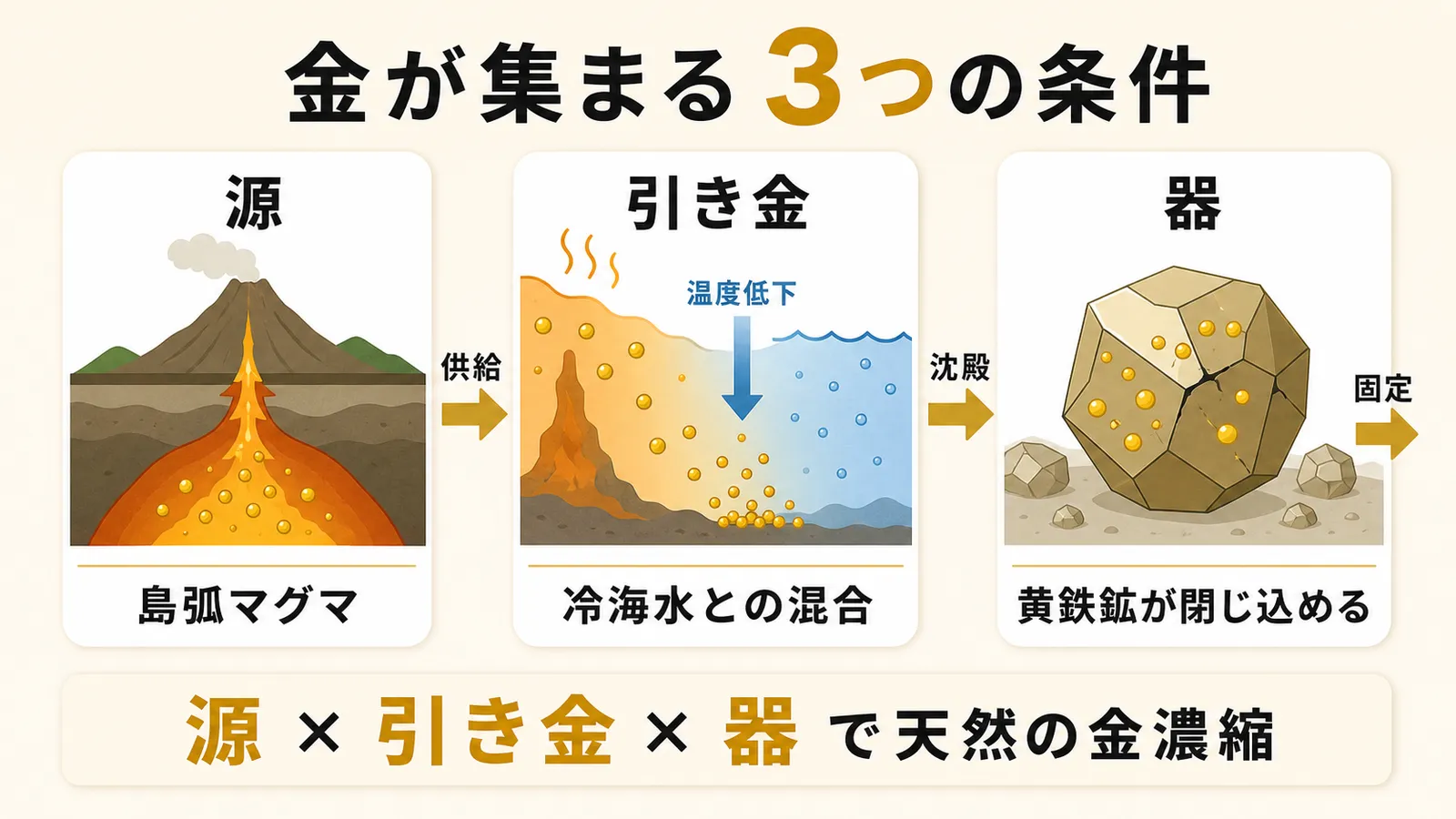

金が錯体で運ばれるとして、なぜ青ヶ島沖という特定の場所に、これほど濃く集まったのでしょうか。ここは論文がそう主張しているというより、地質と物性から筆者が「源・引き金・器」の三つに整理して読む部分です。研究者のモデルそのものではなく、あくまで理解のための見取り図として受け取ってください。

一つ目は源。青ヶ島は伊豆・小笠原という島弧（プレートの沈み込みでできた火山の列）の上にあります。一般に島弧のマグマは、揮発性の成分や金・硫黄を地下から供給しやすい性質を持つとされ、金の乏しい中央海嶺のマグマとは素性が違う、と考えられています。

二つ目は引き金。金を溶かし込んだ高温の熱水が、冷たい海水と混じり合うと、温度が急に下がり、水の化学的な状態が一気に変わります。金を溶かしていられる条件が崩れて過飽和になり、金が固体として沈殿する。今回の研究が金の濃集の背景として挙げているのも、この冷海水との混合と、急な温度勾配です。低圧の浅い海だけに、沸騰や気液分離が関与した可能性も一般論としては考えられますが、今回の研究はそれを直接示してはいません。

三つ目は器。急に条件が変わった場所では、黄鉄鉱がゆっくり結晶を整える時間を持てず、乱れた構造のまま素早く固まります。この慌ててできた黄鉄鉱が、金を含む不純物を巻き込んで閉じ込める「わな」の役を果たします。

急いでできた結晶ほど、金を抱え込む

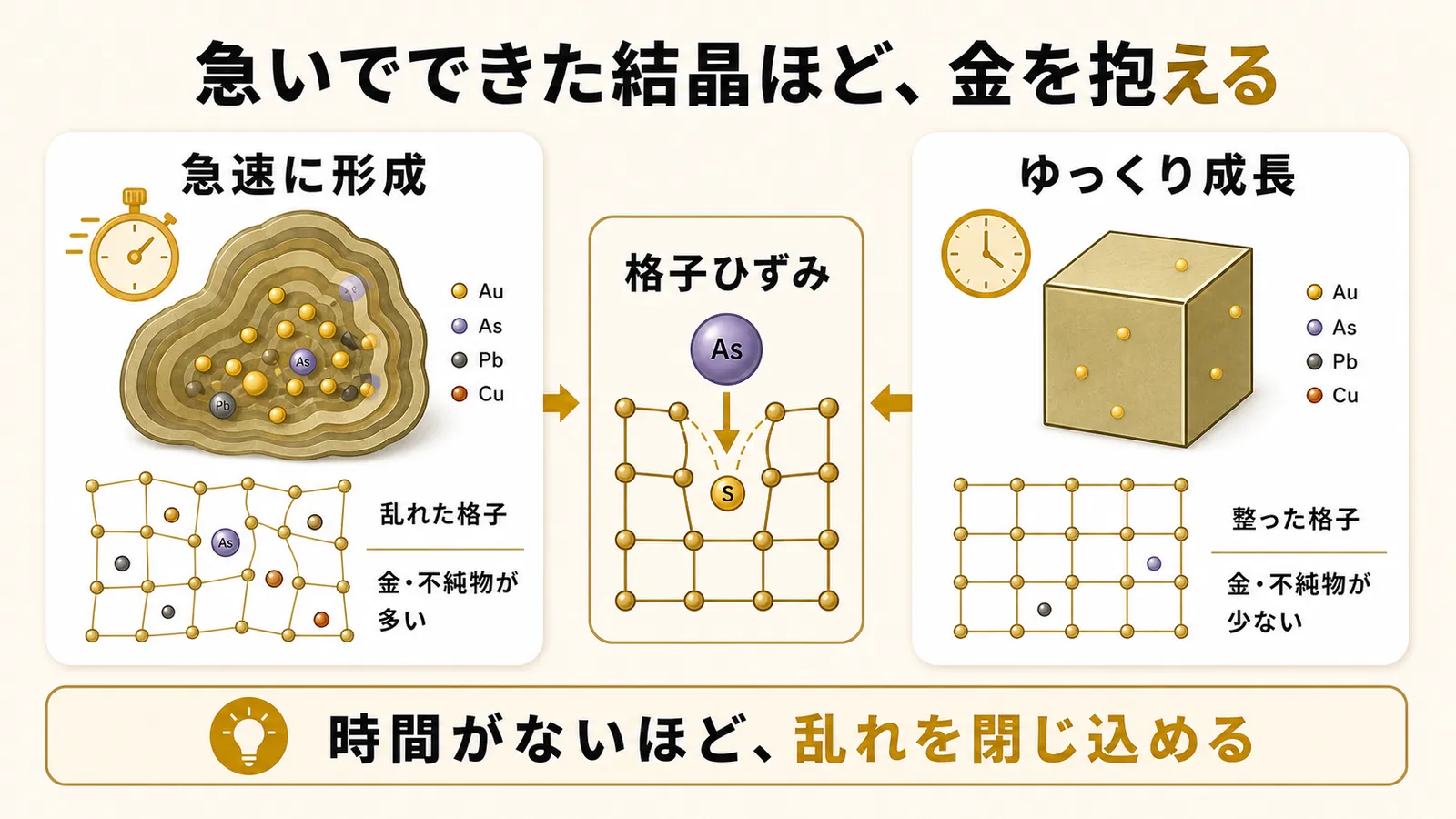

研究チームの観察でとりわけ目を引くのは、黄鉄鉱のでき方によって金の濃度がはっきり違うという事実です。急速な核生成と非平衡の沈殿でできた「コロフォーム状」（ぶどうの房のように丸みを帯びて層状に重なった形）の黄鉄鉱には、金やヒ素などの不純物が高濃度で取り込まれていました。いっぽう、時間をかけてゆっくり育った自形（結晶らしいきれいな面を持つ形）の黄鉄鉱は、金もヒ素も低い濃度にとどまっていた。急いでできた結晶ほど金を抱え込む、という関係が、実際の試料で見えたわけです。

なぜ急いでできた結晶が不純物を抱えるのか。既往の研究では、黄鉄鉱（FeS₂）の硫黄のいるべき席にヒ素（As）が入り込むことで説明されてきました。ヒ素の共有結合半径は約1.19Å、硫黄は約1.05Åと、ヒ素のほうが一回り大きい。大きな原子が小さな席に無理やり入るので、まわりの結晶格子が局所的にひずみ、空孔（原子の抜けたすき間）ができます。ゆっくり結晶が育てば、こうした不純物や欠陥は追い出されていきますが、急いで固まると乱れたまま凍りつく。ここは今回の独自発見というより、こうした鉱物に共通して知られてきた説明です。

そして今回の研究がおもしろいのは、金の取り込みがヒ素だけでは説明しきれなかった点です。研究チームは、ヒ素に加えて鉛（Pb）や銅（Cu）も金の取り込みを助けた可能性を指摘しています。ただしその具体的な機構までは分かっておらず、解明は今後の課題、という慎重なトーンです。ヒ素一元論では届かない何かがある——そこが、今回の試料が投げかけた新しい問いだと言えます。

なぜ金が黄鉄鉱に偏るのか——固溶という意外な答え

ここまでで、金が沈殿し、急いでできた黄鉄鉱に取り込まれる筋道は見えました。では取り込まれた金は、結晶の中でどんな姿でいるのでしょうか。実はここに、今回の報告のいちばん意外な点があります。

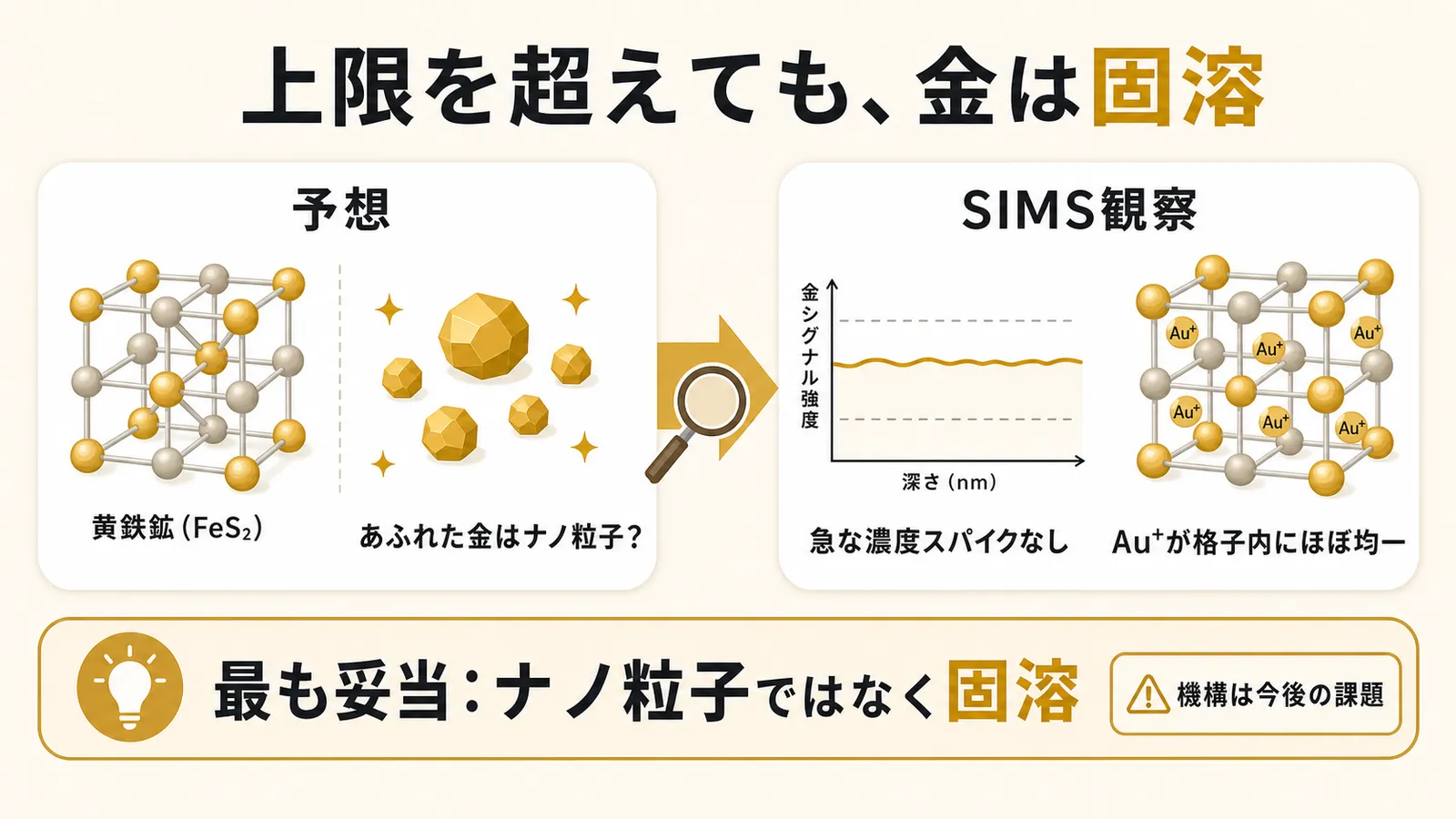

見えない金には、大きく二つの姿があります。結晶の格子の中に原子として溶け込んだAu⁺（固溶）と、金属のまま小さく集まったAu⁰のナノ粒子です。そして過去の研究では、黄鉄鉱に固溶できる金の量はヒ素の量でおおよそ頭打ちになる、という経験則（Reichらの2005年の研究などが知られます）が示されてきました。今回の1.9 wt%は、その固溶の上限をかなり超える水準です。素直に考えれば、あふれた分は金属ナノ粒子として析出しているはず——ところが、そうではなかった。

研究チームがSIMS（二次イオン質量分析）で金の分布を深さ方向に調べたところ、ナノ粒子があれば現れるはずの金の急な濃度スパイクが見えなかったのです。そこから、金は格子の中にほぼ均一に溶け込んだAu⁺として存在している、というのが最も妥当だと結論づけられています（ごく微小なナノ粒子が均一に散らばっている可能性までは、完全には否定していません）。固溶の上限を超えているのに、ナノ粒子ではなく固溶が主役。この一見矛盾した組み合わせこそ、今回の見どころです。

ではなぜ金が、鉄や銅や鉛を差し置いて黄鉄鉱の側に偏っていくのか。ここからは論文の結論ではなく、筆者の作業仮説として書きます。金属イオンの「金属へ戻りやすさ」を示す標準還元電位を比べると、Au⁺/Au はおよそ +1.7 V、銅（Cu⁺/Cu）は約 +0.52 V、鉛（Pb²⁺/Pb）は約 −0.13 V。金は金属へ戻りたがる度合いが飛び抜けて高い、とされます。ただしこれは25℃・標準状態・単純な水和イオンについての値で、高温高圧の熱水の中で錯体になっている金に、そのまま当てはめられるものではありません。あくまで定性的なたとえとして眺めてください。

そのうえで想像を広げれば、金がひとたび黄鉄鉱の側に固定されると、鉄や銅よりも溶け直しにくく、少しずつ黄鉄鉱側へ偏って貯まっていく——逆回転しない歯車、いわば「ラチェット」のような過程を思い描くことはできます。地殻の存在度の100万〜1000万倍という濃度は、そうした一方向の積み重ねの果てなのかもしれません。ここは実証された機構ではなく、あくまで筆者の読みです。

なお、金がこれほど金属へ戻りやすく、単体では化学的に不活性であることの根っこには、金原子の電子が光速に近い速さで動くことで生じる「相対論効果」があります。これは今回の取り込み機構を直接説明するものではなく、金という元素そのものの化学的な個性の背景です。金があの独特の黄金色をしているのも、同じ原因から来ています（この話は金が金色に見える理由で詳しく扱っています）。

愚者の金は消え、本物の金は残る

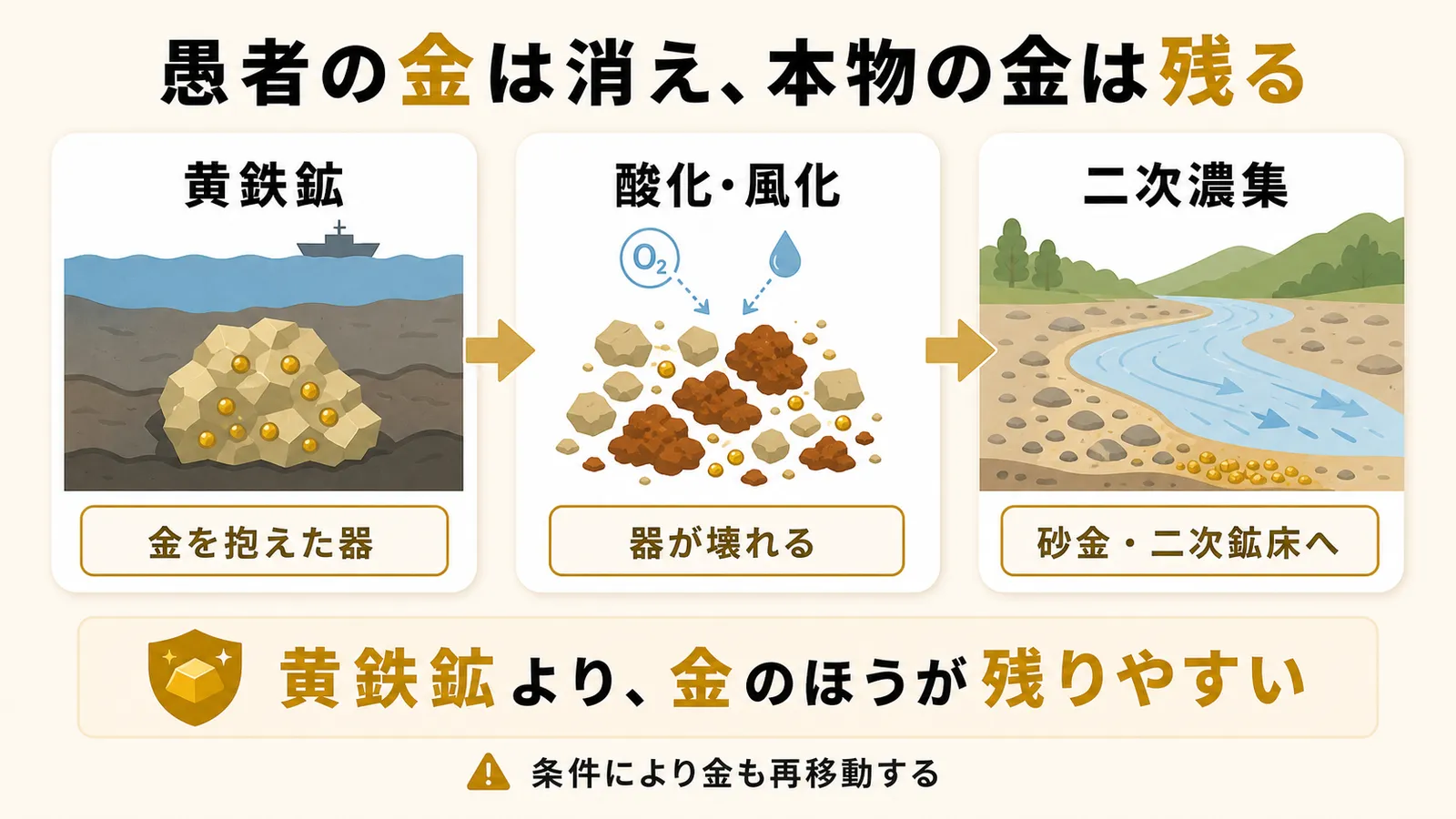

最後に、時間を進めてみます。黄鉄鉱（FeS₂）は、酸素のある環境ではさほど安定な鉱物ではありません。海底が隆起したり、酸化的な水にさらされたりすれば、黄鉄鉱は風化して分解し、鉄は錆び、硫黄は硫酸となって流れ去ります。愚者の金は、時間とともに崩れていく傾向にあります。

いっぽう、その中に閉じ込められていた金は化学的に安定なので、黄鉄鉱が分解しても比較的残りやすく、その場に取り残されたり、二次的に濃集したりすることがあります。もっとも、自然界では金もまったく動かないわけではなく、条件しだいでは再び溶けて移動することもあります。それでも大きな傾向として、器が壊れても中身の金は残りやすい。取り残された金が水に運ばれて川底に沈み、あるいは風化した地層の中でさらに濃集していく——砂金や、地表近くの二次的な金鉱床が生まれる筋道です。

今回の発見の値打ちは、遠い過去にできあがった鉱床の断面ではなく、いまも活動する熱水鉱床から採取した試料を通じて、鉱床形成の”進行中の現場”をのぞいている点にあります。冷海水との混合が金を沈殿させ、急いでできた黄鉄鉱が金を抱え込み、その金が格子の中にひっそりと溶け込んでいる。私たちが手にする金の純度（金の純度の話はこちら）は人間が精錬でつくるものですが、その一歩手前の「濃縮」の工程は、こうして自然が海の底で静かに進めていたわけです。

海底の黄鉄鉱が語っていたのは、金がどこから来たかではなく、金がどうやって一箇所に集まるのか、という問いへの答えの一端でした。愚者の金という不名誉な名前の石が、実は本物の金を育てる器だった——この逆転を、あなたはどう受け止めるでしょうか。

---

主な出典

• 原論文：Scientific Reports「Ultra-high gold enrichment in arsenian pyrite from a submarine hydrothermal system」（DOI: 10.1038/s41598-026-58760-z） ※本記事執筆時点では校正前の early access 版（Article in Press）で、最終版で表現や一部数値が変わる可能性があります。
• 一般向け解説：ナゾロジー「愚者の金『黄鉄鉱』の中に本物の金が高濃度で閉じ込められていた」

数値・発見内容は上記研究チームの成果です。本記事の化学・物性からの解釈は、筆者独自の視点によるものです。
